Werking signaalgever i.c.m. kabelzoeker (inductiemodus)

Geschreven door Ronald 19-07-2022 0 Reacties Alles over kabels detecteren,Meetinstrumenten,Visser Assen Videoblogs,Visser Assen,

Visser Assen loopt al sinds de oprichting in het jaar 1974 voorop wanneer het gaat om producten en benodigdheden waar de bouw en Infra behoefte aan heeft. Een van de pijlers onder ons assortiment wordt gevormd door de meetinstrumenten. Een belangrijk onderdeel van de productgroep Meetinstrumenten is apparatuur voor het detecteren van kabels. In dit blogartikel gaan we dieper in op het detecteren van ondergrondse kabels en leidingen, en wel in combinatie met een zogenoemde signaalgever of signaalgenerator.

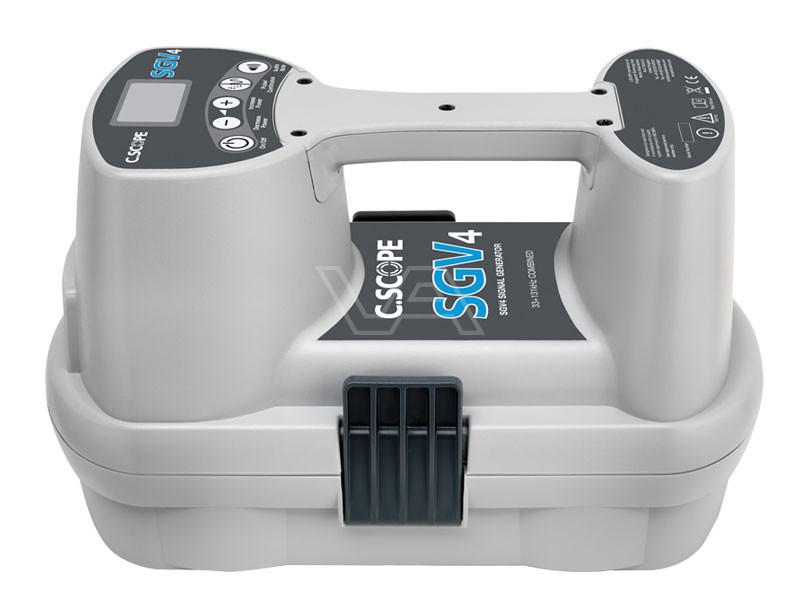

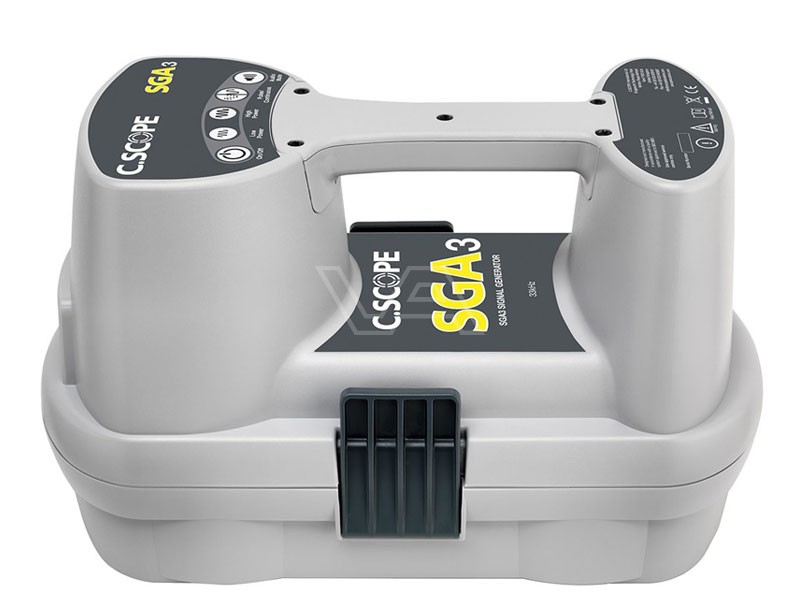

Een kabelzoeker of kabeldetector is van zichzelf al een mooi stuk geavanceerde techniek. Maar met de toevoeging van een signaalgever worden de mogelijkheden van een kabelzoeker pas echt ten volle benut. Want een SGA3, SGA4, SGV4 of een MXT4 maakt het mogelijk om zelfs metalen of koperen leidingen op te sporen. In de bovenstaande video kun je duidelijk zien hoe je te werk moet gaan met een signaalgenerator in de inductiestand.

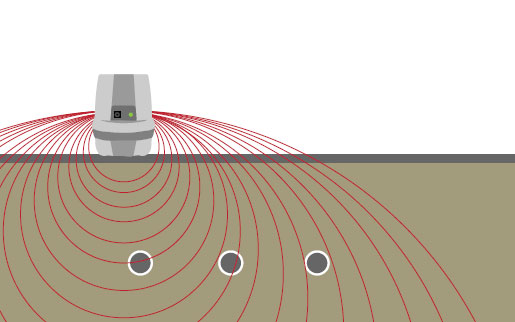

De zogenoemde inductiestand van een signaalgever is de standaard methode om een signaal mee te geven aan in de grond verstopte kabels en leidingen. De inductiemodus is de methode zonder dat hier sondes, klemmen of pennen aan te pas komen. In de inductiestand van de signaalgever zendt laatstgenoemde een krachtig signaal uit direct onder de signaalgenerator, maar dit signaal neemt snel in kracht af naast de signaalgever.



Signaalgever kabelzoeker werking | Visser Assen




Signaalgenerator C.Scope: 4 stappen voor je aan de slag gaat

Wil je kabels en leidingen gaan zoeken met behulp van een kabelzoeker in combinatie met een signaalgever, ga dan volgens de vier onderstaande stappen te werk:

  1. Ga na of er geen accessoires in de contactdoos van de signaalgenerator zijn geplugd. De signaalgever springt automatisch in de inductiemodus wanneer de contactdoos niet in gebruik is

  2. Plaats de signaalgenerator direct boven op de grond waar jij vermoedt dat een kabel of leiding zit begraven. Zorg ervoor dat de signaalgever zich in lijn bevindt met het te verwachten pad van de nutsleiding

  3. Schakel de signaalgenerator in en controleer of de batterijen nog voldoende energie bevatten

  4. Het signaal wordt direct onder de signaalgever de bodem ingestraald en voor ongeveer een meter of drie aan beide zijden van de signaalgenerator



LET OP! Hoe dichter de signaalgever zich bij de begraven leiding of buis bevindt, des te krachtiger het signaal is dat aan de leiding wordt doorgegeven. Uitsluitend de leiding die zich in lijn bevindt met de signaalgenerator zal worden voorzien van een signaal. Buizen die de lijn van de signaalgever kruisen, zullen geen signaal meekrijgen

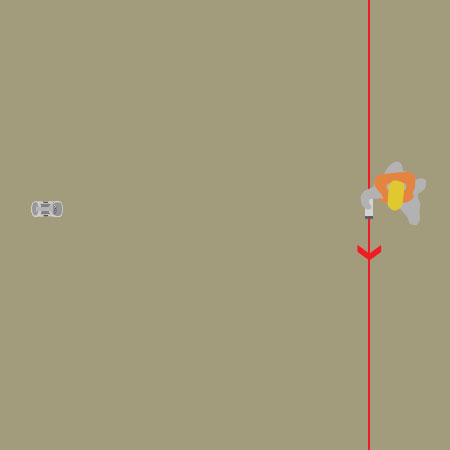

Werking signaalgever dictue looppatroon | Visser Assen




Signaal signaalgever zoeken met je kabeldetector in 6 stappen

Het zoekpatroon dat je dient te gebruiken om een signaal te kunnen vinden dat door een signaalgenerator in inductiemodus wordt gegenereerd, is een beetje anders dan een zoekpatroon dat wordt toegepast bij andere zoekmethoden. Ga hiervoor als volgt te werk:



  1. Loop, met je kabelzoeker in de hand, ten minste 10 meter bij de signaalgever vandaan. Dit wordt ten zeerste aangeraden om zo te voorkomen dat de kabeldetector het signaal in de lucht oppikt in plaats van het signaal dat aan de ondergrondse leiding wordt meegegeven

  2. Ga nu zo staan dat je je ruwweg in lijn bevindt met het einde van signaalgenerator en houd de kabelzoeker zo dat de zijkant van de kabeldetector naar de signaalgever wijst

  3. Stel nu de Generator-modus in op de kabelzoeker

  4. Stel de gevoeligheid zo in dat de kabelzoeker een zo klein mogelijke zichtbaar signaal laat zien en een zo zacht mogelijk geluidssignaal laat horen

    LET OP! Een signaalgenerator genereert een krachtig signaal, zowel in de lucht als op de grond. Houd de kabeldetector te allen tijde rechtop, om zo het risico te verkleinen dat een signaal in de lucht wordt opgepikt

  5. Loop nu in een rechte lijn over het einde van de lijn die de signaalgever aan de leiding meegeeft. Wanneer een signaal wordt gedetecteerd, 'pinpoint' dan deze locatie zoals in het instructieboekje staat. Indien er geen signaal wordt gedetecteerd, verplaats dan de signaalgenerator 5 meter en ga verder met de procedure. Loop in een rasterpatroon, net zolang tot een signaal kan worden gevonden

  6. Het is mogelijk om de sterkte van het gegenereerde signaal op de leiding te vergroten door de positionering van de signaalgever aan te passen. Zodra de verborgen leiding is gedetecteerd verplaats je de signaalgenerator opzij van links naar rechts tot je een toename of een afname van het signaal hebt waargenomen. Onthoud dat hoe dichter de signaalgever zich bij de begraven leiding bevindt, hoer sterker het signaal zal zijn

    LET OP! Het signaal dat de signaalgenerator aan de ondergrondse leiding meegeeft, wordt zwakker naar mate je verder van de signaalgever vandaan loopt. Het is belangrijk dat je regelmatig de gevoeligheid aanpast om dit te compenseren



Zo, als het goed is, weet je nu alles over het gebruik van een signaalgenerator in combinatie met een kabeldetector. Let wel, we hebben hier alleen de meestgebruikte inductiemethode behandeld. Andere methoden zoals de directe methode zullen wij in een latere blog behandelen.
