Trilplaat Wacker diesel: gebruik en onderhoud

Geschreven door Ronald 12-03-2021 0 Reacties Alles over trilplaten,

Als je dit blogartikel leest, ben je óf in het gelukkige bezit van een trilplaat diesel van Wacker, of je bent er in geïnteresseerd. Dan weet je vast ook wel hoe deze machine werkt, toch? Desondanks wordt een trilplaat nog vaak verkeerd gebruikt. We kunnen je dan ook van harte aanbevelen om dit artikel te lezen, om er zo zeker van te zijn dat jij wél weet hoe je een dieseltrilplaat van Wacker veilig moet gebruiken!



Onderhoud Wacker dieseltrilplaat | Visser Assen



Trilplaat altijd gebruiken met PBM's

Vóórdat je aan de slag wilt gaan met je sleeptriller of geschakelde trilplaat, is het uiteraard belangrijk dat je de veiligheidsvoorschriften in acht neemt. Hieronder valt onder andere het dragen van de juiste Persoonlijke Beschermingsmiddelen (PBM's).  De te dragen PBM's zijn als volgt:



Wacker trilplaat diesel tanken

De motor gebruikt dieselbrandstof. Gebruik hiervoor uitsluitend verse, schone diesel. Diesel die water of vuil bevat, beschadigt het brandstofsysteem. Raadpleeg de handleiding van de motor voor de volledige brandstofspecificaties.



Starten van je diesel-trilplaat van Wacker

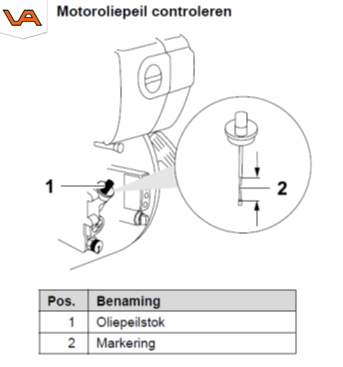

Voor je je trilplaat van Wacker Neuson met een dieselmotor wilt starten, moet je eerst nog even het oliepeil van de machine controleren. Dit doe je door aan het werk te gaan volgens de onderstaande werktekening:



Wacker dieseltriplaat oliepeil | Visser Assen
  1. Trilplaat waterpas op een vlakke ondergrond plaatsen
  2. Schakel de motor uit
  3. Vuil in de buurt van de oliepeilstok verwijderen
  4. Oliepeilstok uitdraaien en afvegen met een schone en pluisvrije doek
  5. Oliepeilstok weer helemaal indraaien en nog een keer uitdraaien
  6. Controleer het oliepeil: dit moet zich tussen de onderste en de bovenste markering bevinden
  7. Indien nodig nieuwe motorolie bijvullen via de vulopening. Doe dit tot de bovenste markering van de peilstok is bereikt. (De olie die voor de Wacker trilplaten wordt gebruikt, is synthetische olie van hoge kwaliteit. Het merk en type dat Wacker en wij hiervoor gebruiken is Total Rubia TIR 9900, 10W 40 olie)
  8. Oliepeilstok nu weer indraaien en stevig vastzetten



Wacker trilplaat op diesel: de startprocedure

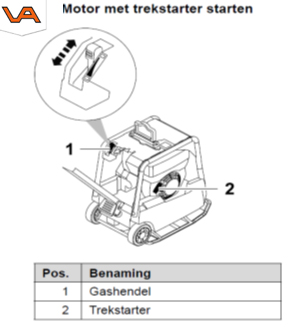

Wacker heeft verschillende modellen dieseltrilplaat in hun leveringsprogramma opgenomen. Je kunt namelijk kiezen uit een trilplaat met een 'old school' trekkoord of een elektrisch te starten diesel-trilplaat. Om de trilplaat met een trekstarter daadwerkelijk te starten, ga je als volgt te werk:



LET OP! Pas met het starten van de motor beginnen wanneer er voldoende stabiliteit is!
  1. Zet de gashendel op positie 1
  2. Trek nu de trekstarterkabel uit tot je compressie begint te voelen
  3. Laat het trekkoord nu vanaf dit compressiepunt weer rustig terug om de spoel wikkelen
  4. Start nu voorzichtig de motor door de kabel langzaam en met een gelijkmatige versnelling uit te trekken (dit in tegenstelling tot benzinemotoren, waarbij dit schoksgewijs gaat). Gebruik hiervoor de volledige lengte van het startkoord
startprocedure Wacker trilplaat diesel met koord | Visser Assen



Om de trilplaat diesel van Wacker Neuson met een elektrische starter aan de loop te krijgen, ga je als volgt te werk:



starten van Wacker trilplaat diesel met elektrische starter | Visser Assen
  1. Zet de gashendel op positie 1
  2. Steek de sleutel in het contactslot
  3. Draai nu de sleutel op stand II en laat deze los zodra de motor is gestart

      LET OP!

  • Breek de startpoging na maximaal 15 seconden af!
  • Wanneer de motor eenmaal loopt, de sleutel niet op positie 0 zetten of de sleutel uittrekken! Dit omdat anders de accu niet meer wordt opgeladen



Wacker trilplaat diesel vervoeren en verplaatsen

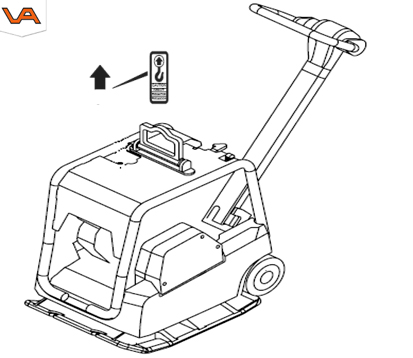

Je dieseltrilplaat van Wacker Neuson kun je op verschillende manieren vervoeren en verplaatsen. Zo is iedere omkeerbare trilplaat van Wacker uitgevoerd met een hijsoog. Hiermee kun je je trilplaat op diesel gemakkelijk verplaatsen met bijvoorbeeld een minikraan of shovel:



Wacker trilplaat diesel met hijsoog | Visser Assen

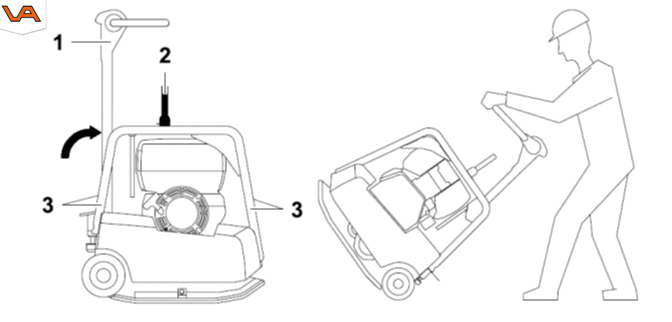

Naast een hijsoog, is iedere geschakelde trilplaat van Wacker Neuson standaard uitgerust met een geïntegreerde transportrol. Hiermee kun je je trilplaat zeer gemakkelijk in je eentje verplaatsen. Ga hiervoor als volgt te werk:



Wacker trilplaat diesel met transportol | Visser Assen

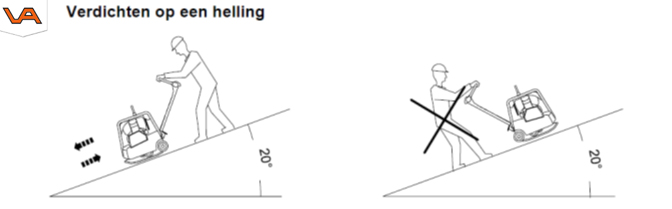

Optimaal verdichten op een helling met een Wacker diesel-trilplaat



verdichten op een helling met een trilplaat Wacker | Visser Assen



Tips en voorschriften voor het verdichten op een helling

Let bij het verdichten op een geschikt oppervlak – zoals bijvoorbeeld een helling of op een talud – op de volgende aandachtspunten:

  • Zorg dat je bij het verdichten op een helling altijd boven de machine staat
  • Rijd hellingen uitsluitend van onderen aan. De vuistregel hierbij is: kun je een helling zonder problemen bergop aan, dan kun je ook zonder gevaren bergaf met je trilplaat
  • Sta nooit in de valrichting van de trilplaat

Maximaal toegestane schuine stand nooit overschrijden

  • Ga nooit of te nimmer over de maximaal voorgeschreven schuine stand (20 graden) heen!
  • Gebruik de trilplaat alleen voor een korte duur in de maximaal toelaatbare scheve stand!

Wanneer je wél de maximaal toegestane schuine stand overschrijdt, heeft dit een zeer nadelig effect op de motorsmering van je trilplaat! Omdat de smering namelijk geheel wegvalt, leidt dit onherroepelijk tot een defect aan belangrijke motoronderdelen!



Wacker trilplaat met dieselmotor: problemen, storingen en oplossingen

Hoewel de machines van Wacker bekendstaan om hun buitengewoon hoge betrouwbaarheid, kan er natuurlijk altijd een storing optreden. Gelukkig kun je deze zelf vaak heel eenvoudig verhelpen. Bekijk de tabel hieronder om te zien hoe je een eventuele storing kunt oplossen.



Storing Oorzaak Oplossing
De achteruitrijsnelheid is te laag Te weinig hydraulische olie in de disselkop Vul de hydraulische olie bij
De vooruitsnelheid is te laag Te veel hydraulische olie in de disselkop Pas het oliepeil aan volgens de markeringen
Vooruitrijden is niet mogelijk Mechanische storing Laat de trilplaat repareren*
De trilplaat verliest hydraulische olie Er is een lek opgetreden, hydraulische slang defect Laat de trilplaat repareren*
De motor kan niet worden gestart Gashendel bevindt zich in positie 0 Zet de gashendel op positie 1
Er bevindt zich geen diesel in de inspuitpomp Vul de diesel bij en controleer de volledige   brandstofvoorziening
Controleer de brandstoffilter en de toevoerleiding naar de motor
De klepspeling staat niet goed afgesteld Controleer de klepspeling en stel deze indien nodig bij
De kleppen zijn versleten Bied de trilplaat ter reparatie aan*
De cilinder en/of de zuigerring is versleten
Het inspuitspruitstuk werkt niet
De motor loopt wel, maar de machine trilt niet De V-snaar is versleten Vervang de V-snaar
De koppelingsvoeringen zijn versleten Laat de voeringen vervangen*
Het controlelampje van de lading gaat niet uit De dynamo is defect Laat de trilplaat repareren*
De spanningsregelaar is defect
Het oliecontrolelampje blijft branden Het motoroliepeil staat te laag Vul de motorolie bij
* Laat deze reparatiewerkzaamheden uitvoeren door een expert van Wacker. Neem hiervoor contact op met Visser Assen

© VA



TIP! Voor het belangrijkste onderhoud kun je bij ons complete onderhoudssets bestellen met daarin alle gemakkelijk vervangbare slijtdelen.



Bekijk onderhoudssets ►



Zo, als het goed is weet je nu alles met betrekking tot het gebruik van en het oplossen van storingen aan je dieseltrilplaat van Wacker Neuson. Heb je nog vragen? Neem contact met ons op!
